Polcd 4.3 بوصة 5 بوصة لوحة تحكم LCD PCB 480x272 40 دبوس

Polcd 4.3 بوصة 5 بوصة لوحة تحكم LCD PCB 480x272 40 دبوس

4لوحة تحكم LCD بقوة 3 بوصة,لوحة تحكم LCD 480 × 272,لوحة تحكم للكاميرا

480x272 lcd controller board

polcd 40 pin lcd controller board

مكان المنشأ:

شنتشن، الصين

اسم العلامة التجارية:

Polcd

إصدار الشهادات:

RoHS, ISO9001

رقم الموديل:

ثنائي الفينيل متعدد الكلور800851

اتصل بنا

اطلب اقتباس
تفاصيل المنتج
اسم المنتج:
لوحة تحكم LCD
دعم FPC:
40pin 50pin 54pin
حجم الدعم:
3.5 "4.3" 6.5 "7" 8 "9" 10.1 بوصة
نموذج الدعم:
LQ035NC111; AT043TN24V.1؛ AT070TN92 ؛ EJ070NA-01J
واجهة الإدخال:
HD MI / VGA / AV / RGB
البعد:
52ملم*46ملم*6ملم
شروط الدفع والشحن
الحد الأدنى لكمية
قطعة واحدة
الأسعار
Please contact us for latest price
تفاصيل التغليف
حجم FCL: 40 * 30 * 20 سم / عينة التغليف: 20 * 18 * 13 سم
وقت التسليم
1-7 أيام عمل
شروط الدفع
T / T ، L / C ، بطاقة الائتمان ، باي بال ، D / A ، D / P ، ويسترن يونيون ، موني جرام
القدرة على العرض
15,000 قطعة يوميا
وصف المنتج



at043tn24.v.1 mirco usb hd mi vga rgb رابط لوحة محركات عالمية



المظهر والحجم والوظيفة من منتجات PCB هي نفسها تماما، ولكن نماذج شاشة LCD مدفوعة هي مختلفة:



لوحة السائق النموذج وصف الوظيفة ملاحظة
PCB800850 دعم شاشة LCD 3.5 بوصة مرجع التعريف LQ035NC111
PCB800851 دعم 4.3 بوصة -40P LCD مرجع التعريف AT043TN24V.1
PCB800852 دعم 50PIN LCD مرجع التعريف AT070TN92
PCB800853 دعم 40PIN LCD مرجع التعريف EJ070NA-01J

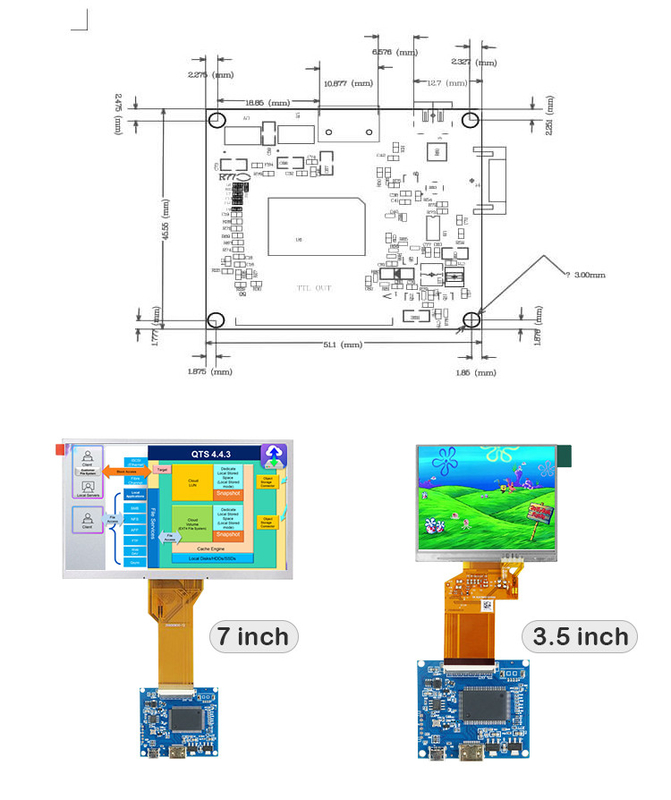

الأبعاد: 52mm*46mm*6mm

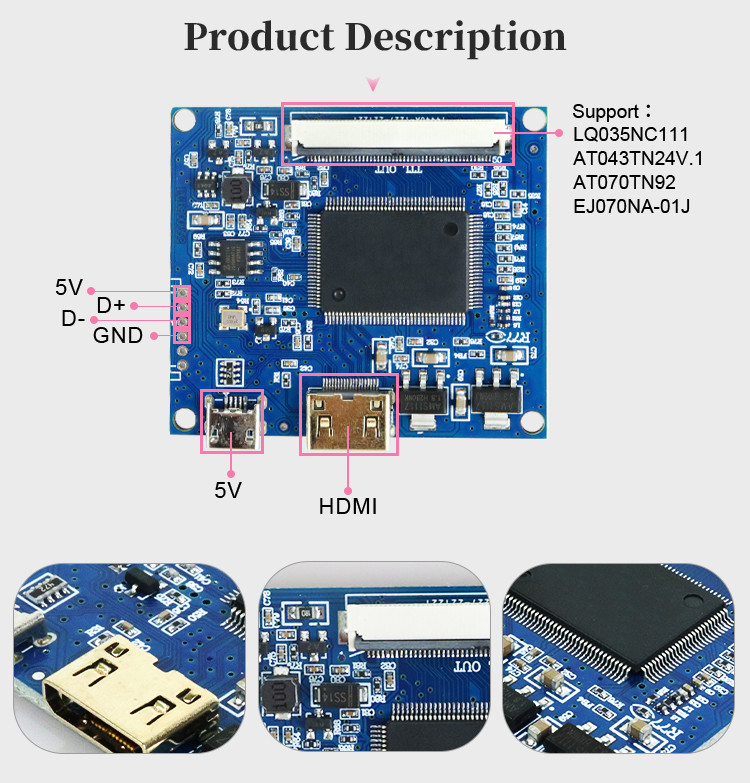

وصف وظيفة الواجهة

HD-MI مدخل HD-MI معيار HD-MI هو 1.2
USB1 مدخل الطاقة 5 فولت
J4 مدخل الطاقة 5 فولت
CON8 منفذ الخروج باللمس الوصول المباشر إلى زاوية الشاشة
CON6 خروج إشارة TTL-50PIN مرجع التعريف AT070TN92



الخصائص

1واجهة إمدادات الطاقة Mirco USB، إمدادات الطاقة القياسية 5 فولت، تحتاج إلى أن تكون أكبر من 1.5A.

2. لا أزرار ولا جهاز تحكم عن بعد. انها سوف تتحول تلقائيا إلى قناة HD-MI بعد توصيل في HD-MI.

3إدخال إشارة HD-MI قناة 1، وتدعم هذه وحدة تحكم IC HD-MI 1.2

4. HD-MI هي قاعدة ميني ذات جودة عالية مطلية بالذهب

5واجهة الشاشة تعتمد رابط ذي الجودة العالية 40PIN-AT043TN24.V.1 التعريف.

6.يمكن توسيع إشارة USB --DM + DP من الخارج.

7يتبنى لوحة السائق تصميم دائرة خاصة يمكنها تشغيل أضواء LED الخلفية ضمن 10 فولت وتدعم أقصى مخرج حالي يبلغ 180MA.

9دعم إصدار إشارة TTL.

يمكن أن تدعم شاشات LCD 40PIN 4.3 و 5 بوصة مثل AT043TN24.V1

هذه اللوحة تستخدم تكنولوجيا SMD الكاملة. تم تصميم المعلمات ذات الصلة وفقًا للمعايير الصناعية ، ومعايير الشحن وفقًا للمعايير المدنية.

10. يستخدم هذا اللوحة السائق مقعد FPC خاص مطلي بالذهب مزدوج الجانبين. FPC لا يميز بين الاتصالات العليا والسفلية ويمكن استخدامه مباشرة.



متطلبات النقل والتخزين والاستخدام

1لا تطبق ضغطاً كبيراً أو تشوهات ثقيلة.

2مضاد للستاتيك ومقاوم للمياه

3الرطوبة النسبية < 80%

4درجة حرارة التشغيل: -60 درجة مئوية

5رطوبة التشغيل: 0-40 درجة مئوية

رابط الطاقة J4-IN

1 +5 فولت التوتر المدخل لمصدر الطاقة
2 D+ اتصال إشارة USB
3 د- اتصال إشارة USB
4 الـ GND الـ GND
5 الـ AV لا توجد وظيفة
6 الـ GND الأرض



رابط HD-MI

1 واجهة HD-MI المصغرة كابل قياسي متاح



رابط MIRCO USB

1 واجهة Mirco USB القياسية كابل قياسي متاح



CON4 -- هذه الواجهة لا تميز بين الاتصالات العليا والسفلية لشاشة LCD FPC.
