مكان المنشأ:
شنتشن، الصين
اسم العلامة التجارية:
Polcd
إصدار الشهادات:
RoHS, ISO9001
رقم الموديل:
PCB800852
اتصل بنا
فيديو
فيديو
فيديو

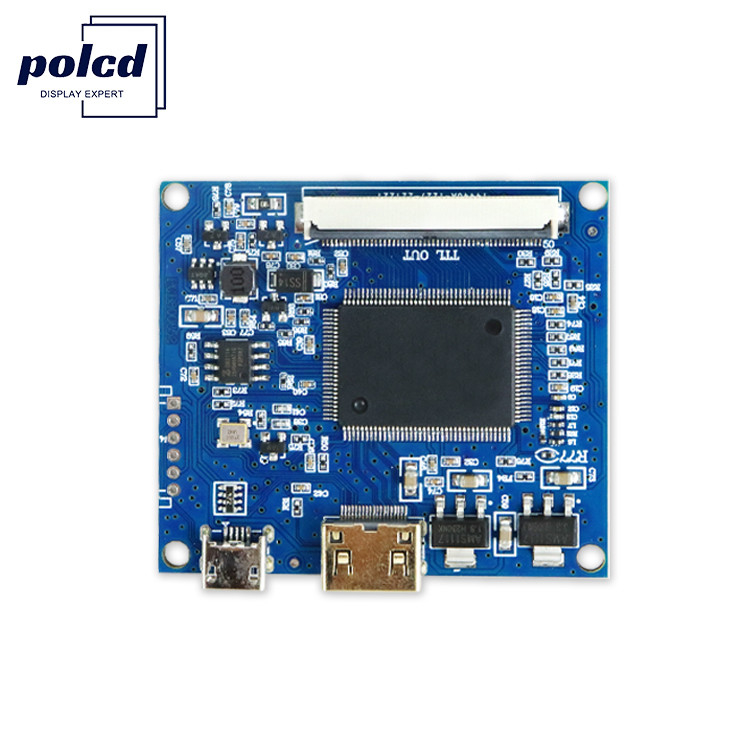

لوحة LCD PCB عالمية HD-MI لوحة تحكم VGA
المظهر والحجم والوظيفة من منتجات PCB هي نفسها تماما، ولكن نماذج شاشة LCD مدفوعة هي مختلفة:
| لوحة السائق النموذج | وصف الوظيفة | ملاحظة |
| PCB800850 | دعم شاشة LCD 3.5 بوصة | مرجع التعريف LQ035NC111 |
| PCB800851 | دعم 4.3 بوصة -40P LCD | مرجع التعريف AT043TN24V.1 |
| PCB800852 | دعم 50PIN LCD | مرجع التعريف AT070TN92 |
| PCB800853 | دعم 40PIN LCD | مرجع التعريف EJ070NA-01J |
| الأبعاد: 52mm*46mm*6mm | ||
وصف وظيفة الواجهة
| HD-MI | مدخل HD-MI | معيار HD-MI هو 1.2 |
| USB1 | مدخل الطاقة | 5 فولت |
| J4 | مدخل الطاقة | 5 فولت |
| CON8 | منفذ الخروج باللمس | الوصول المباشر إلى زاوية الشاشة |
| CON6 | خروج إشارة TTL-50PIN | مرجع التعريف AT070TN92 |
الخصائص
1واجهة إمدادات الطاقة Mirco USB، إمدادات الطاقة القياسية 5 فولت، تحتاج إلى أن تكون أكبر من 1.5A.
2. لا أزرار ولا جهاز تحكم عن بعد. انها سوف تتحول تلقائيا إلى قناة HD-MI بعد توصيل في HD-MI.
3إدخال إشارة HD-MI قناة 1، وتدعم هذه وحدة تحكم IC HD-MI 1.2
4. HD-MI هي قاعدة ميني ذات جودة عالية مطلية بالذهب
5واجهة الشاشة تعتمد رابط ذي طلاء ذهبي عالي الجودة 50PIN-AT070tn92 التعريف.
6يمكن توسيع إشارة USB -DM + DP خارجياً.
7يتبنى لوحة السائق تصميم دائرة خاصة يمكنها تشغيل أضواء LED الخلفية ضمن 10 فولت وتدعم أقصى مخرج حالي يبلغ 180MA.
9دعم إصدار إشارة TTL.
يمكن أن يدعم شاشات LCD 50PIN 6.5 ′′ 7 ′′ 8 ′′ 9 ′′ 10.1 بوصة مثل AT070TN92.
هذه اللوحة تستخدم تكنولوجيا SMD الكاملة. تم تصميم المعلمات ذات الصلة وفقًا للمعايير الصناعية ، ومعايير الشحن وفقًا للمعايير المدنية.
10. يستخدم هذا اللوحة السائق مقعد FPC خاص مطلي بالذهب مزدوج الجانبين. FPC لا يميز بين الاتصالات العليا والسفلية ويمكن استخدامه مباشرة.
متطلبات النقل والتخزين والاستخدام
1لا تطبق ضغطاً كبيراً أو تشوهات ثقيلة.
2مضاد للستاتيك ومقاوم للمياه
3الرطوبة النسبية < 80%
4درجة حرارة التشغيل: -60 درجة مئوية
5رطوبة التشغيل: 0-40 درجة مئوية
J4-IN(ب)أوفيرجالمفتاح
| 1 | +5 فولت | التوتر المدخل لمصدر الطاقة |
| 2 | D+ | اتصال إشارة USB |
| 3 | د- | اتصال إشارة USB |
| 4 | الـ GND | الـ GND |
| 5 | الـ AV | لا توجد وظيفة |
| 6 | الـ GND | الأرض |
HD-الجهاز العصبيجالمفتاح
| 1 | واجهة HD-MI المصغرة | كابل قياسي متاح |
مإيركوUSBجالمفتاح
| 1 | واجهة Mirco USB القياسية | كابل قياسي متاح |
CON4 -- هذه الواجهة لا تميز بين الاتصالات العليا والسفلية لشاشة LCD FPC.
